产品概述：

　　新 的DBY系列电动隔膜泵采用XLD系列摆线针轮减速机传动动力,电动隔膜泵是一种新型的泵类，近年来，由于在隔膜材质上取得了突破性的进展， 上越来越多的工业化 采用此种型式的泵，取代部份离心泵、螺杆泵，来应用于石化、陶瓷、冶金等行业，产品设计均参考美国ABEL公司样机，该泵适用于低压，即出口压力≤3kgf/cm2的场合。

　　隔膜泵技术参数：

　　流量：0-20m3/h;

　　扬程：30m;

　　功率：0.37-4kw;

　　转速：1450r/min;

　　口径：10-100mm;

　　温度：-15-+150℃;

　　自吸高度：5-7m。

　　型号定义

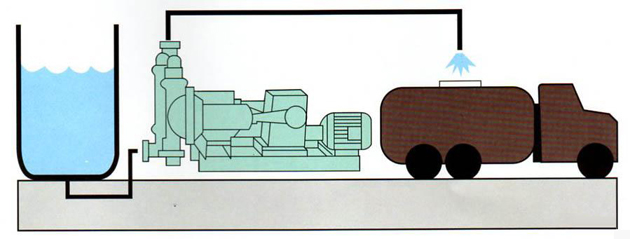

　　DBY系列电动隔膜泵(使用方法)

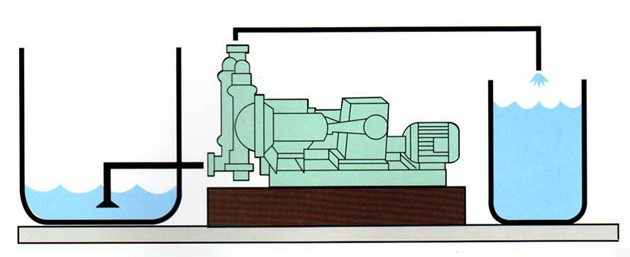

　　将液体A容器抽送到B容器可用此法

　　高粘稠液体可采用此方法将液体位提高，使液料容易抽出

　　性能参数

　　本数据仅供参考。

　　性能参数

　　几种隔膜材料 性

　　注：○——寿命较长、△——寿命一般、×——不可用，本表仅从耐腐性考虑，因聚四氯乙烯弹性比橡胶差，故实际使用寿命因压力，泵行程杂质等因素影响而异。食品橡胶专用于食品饮料行业。

　　结构图纸

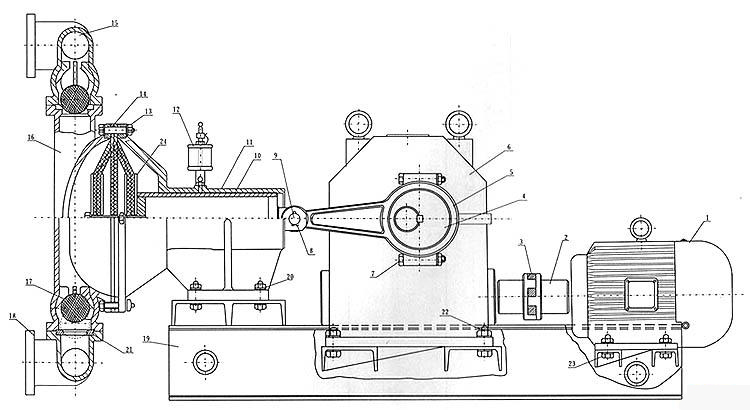

　　产品结构图

　　主要零件名称及材质

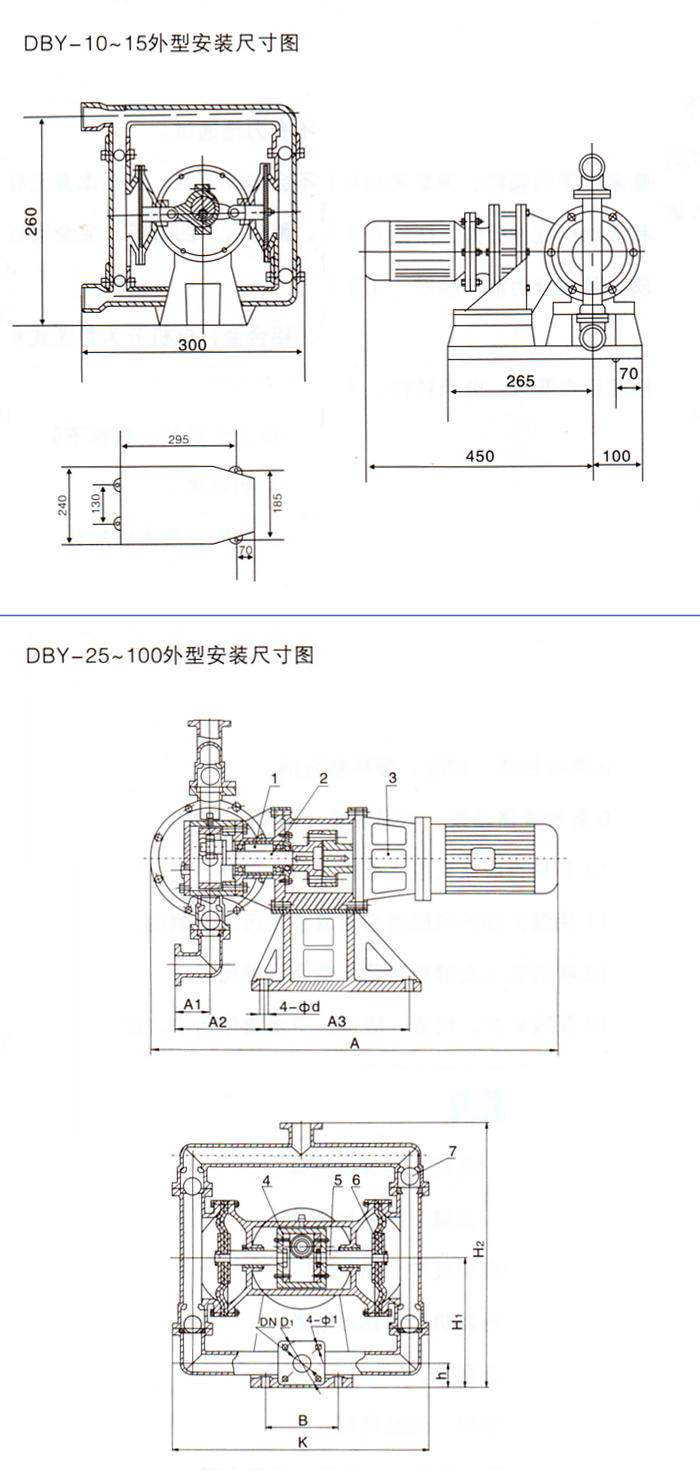

　　安装尺寸

　　本数据仅供参考。

　　DBY系列电动隔膜泵(安装尺寸)

注意事项：

　　正确选用隔膜泵

　　本隔膜泵的主要部件是隔膜.正确选用隔膜可以达到事半功倍的目的，用户订货时须注明输送介质的性质，以便出厂时配备不同隔膜，一般隔膜有下列几种：

　　1.丁晴隔膜;主要用于耐油场合。

　　2.氯丁橡胶5031#本单位 制，主要用于耐丙酮及各种酸类、碱类。

　　3.氟橡胶6021#本单位 制，主要用于高温150℃：，耐甲笨 。但价格比其它隔膜高。

　　4.食品橡胶，专用于食品饮料的输送。

　　注意事项

　　1.泵出口严禁安装阀门，如必需装阀门;要在出口安装阀门，工作压力不得超过4公斤，以免造成损失。

　　2.应及时加油，保持润滑系统正常运转。

　　3.泵在使用中环境温度应小于40℃、电机温度不得超过75℃。

　　4.被输送的介质及其温度应在泵材允许范围内。

　　5.对于输送液体为易沉淀结晶的介质时，使用后应及时清洗排净泵内积物，以免再开时损坏。

　　适用范围

　　隔膜泵主要用途:

　　1、各种剧毒、易燃、易挥发液体。

　　2、各种强酸、强碱、强腐蚀液体。

　　3、可输送较高温度的介质150℃。

　　4、作为各种压滤机前级送压装置。 .

　　5、热水回收及循环。

　　6、油罐车、油库、油品装卸。

　　7、泵吸泡菜果酱、土豆泥、巧克力等。

　　8、泵吸油漆、树胶、颜料粘合剂。

　　9、各种瓷器釉浆水泥灌浆灰浆泥浆。

　　10、各种橡胶浆乳胶、有机溶剂、填料。

　　11、用泵为油轮驳船清仓吸取仓内污水及剩油。

　　12、啤酒花及发酵粉稀浆、糖浆、糖蜜。

　　13、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。

　　14、各种 殊介质的吸送。
