IHF化工离心泵概述：
IHF化工离心泵是按 标准并结合非金属泵的工艺设计制造。泵体采用金属外壳内衬聚全氟乙丙烯(F46)，泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式的波纹管机械密封，静环选用99.9氧化铝陶瓷(或氮化硅)，动环采用四氟填充材料，其耐腐耐磨密封性好。泵的进出口均采用铸钢体加固，以增强了泵的耐压性。实际使用显示，该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构合理、密封性能严格 、拆卸检修方便、使用寿命长等点。
IHF化工离心泵产品 点：
IHF型衬氟塑料离心泵的泵体采用金属外壳内衬聚全氟乙丙烯(F46)、叶轮和泵盖均采用金属嵌件外包氟塑料整体烧结压制成型，轴封采用外装式波纹管机械密封，静环选用99.9氧化铝陶瓷或碳化硅，动环采用四氟填充材料或碳化硅。其 点是该泵结构合理， 强，密封性能严密 ，工作稳定，噪声低，使用寿命长。

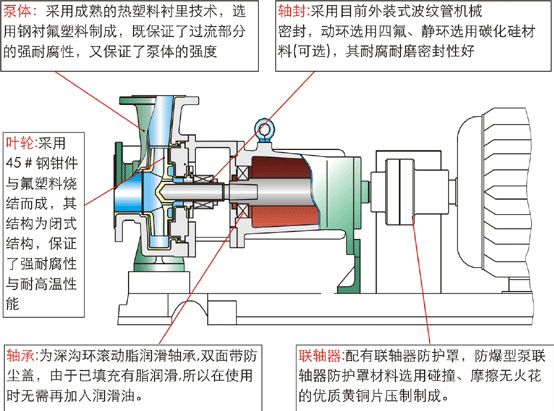

IHF化工离心泵结构图：

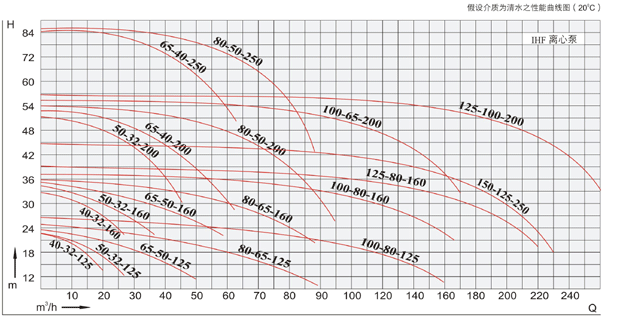

IHF氟塑料衬里离心泵性能曲线图谱：
IHF氟塑料化工离心泵用途：
IHF型泵为单级单吸式氟塑料合金化工离心泵，是按国标设计并结合非金属泵的加工工艺设计生产的。该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、 素分解、使用温度宽，输送介质温度为-85C～200。C等点。该泵 适用于化工、制药、石油、冶金、电力、电镀、酸洗、农药、造纸等行业中液体输送、废水处理和加酸等工艺流程。本泵可输送任何浓度的硫酸、盐酸、硝酸、醋酸、氢氟酸、王水、强碱、强氧化剂、有机溶剂等强腐蚀性介质的使用，是目前的 装备之一。
IHF氟塑料化工离心泵性能参数：
|
型号 |
转速 (r／min) |
流量 |
扬程 (m) |
效率 (％) |
功率(KW) |
必需汽 蚀余量 (m) |
叶轮直径 (mm) |
重量 (kg) |
||
|
(m3／h) |
(L／s) |
轴功率 |
电机功率 |
|||||||
|
IHF32-25-125 |
2900
|
3.5 5 6.5 |
0.97 1.39 1.80 |
21 20 18 |
40 44 42 |
0.50 0.62 0.76 |
1.5
|
2.3
|
128
|
80
|
|
1450 |
1.75 2.5 3.25 |
0.49 0.69 0.90 |
5.25 5 4.5 |
37 40 38 |
0.068 0.085 0.105 |
0.75 |
2.3 |
128 |
75 |
|
|
IHF32-25-12 |
2900 |
3.1 4.5 5.8 |
0.06 1.25 1.61 |
17.6 16 14.4 |
38 41 40 |
0.70 0.48 0.57 |
1.1
|
2.3
|
115
|
75
|
|
IHF32-25-160 |
2900
|
3.5 5 6.5 |
0.97 1.39 1.80 |
33 32 30 |
34 40 42 |
0.93 1.10 1.26 |
2.2
|
2.3
|
162
|
90
|
|
1450
|
1.75 2.5 3.25 |
0.49 0.69 0.90 |
8.25 8 7.5 |
30 38 40 |
0.13l 0.143 0.166 |
0.75 |
2.3 |
162 |
75 |
|
|
工HF32-25-160A
|
2900
|
3.1 4.5 5.8 |
0.86 1.25 1.61 |
29 28 26 |
30 35 36 |
0.8l 0.97 1.14 |
1.5
|
2.3
|
152
|
80
|
|
IHF40-32-125 |
2900
|
4.4 6.5 8.3 |
1.22 1.80 2.31 |
21 20 18 |
40 45 43 |
0.63 0.79 0.95 |
2.2
|
2.5
|
128
|
90
|
|
1450 |
2.2 3.25 4.15 |
0.60 0.90 1.15 |
5.25 5 4.5 |
37 41 40 |
0.085 0.108 0.127 |
0.75
|
2.5
|
128
|
75
|
|
|
IHF40-32-12
|
2900
|
3.9 5.6 7.4 |
1.08 1.56 2.06 |
17.6 16 14.4 |
38 42 40 |
0.49 0.58 0.72 |
1.5
|
2.5
|
115
|
80
|
|
IHF40-32-160 |
2900
|
4.4 6.5 8.3 |
1.22 1.80 2.31 |
33 32 30 |
34 40 39 |
1.16 1.42 1.71 |
2.2
|
2.5
|
162
|
90
|
|
1450 |
2.2 2.5 3.25 |
0.60 0.90 1.15 |
8.25 8 7.5 |
33 36 37 |
0.14 0.15 0.18 |
0.75 |
2.5 |
162 |
75 |
|
|
IHF40-32-160A
|
2900
|
3.9 5.6 7.4 |
1.08 1.56 2.06 |
29 28 26 |
32 38 37 |
0.96 1.23 1.41 |
1.5
|
2.5
|
152
|
80
|
|
工HF50-32-125
|
2900
|
8.8 12.5 16.3 |
1.08 1.56 2.06 |
21.5 20 17.5 |
45 54 53 |
1.15 1.26 1.47 |
2.2
|
3.0
|
128
|
90
|
|
1450
|
4.4 6.25 8.15 |
17 1.74 2.26 |
5.37 5 4.37 |
37 46 45 |
0.17 0.18 0.22 |
0.75
|
3.0
|
128
|
75
|
|
|
IHF50-32-12
|
2900
|
8 11 14.5 |
2.22 3.05 4.03 |
17 16 14 |
42 52 51 |
0.88 0.92 1.08 |
1.5
|
3.0
|
115
|
80
|
|
IHF50-32-160
|
2900 |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
33 32 30 |
41 48 47 |
1.93 2.27 2.84 |
4
|
3.0
|
160
|
120
|
|
1450 |
4.4 6.25 8.15 |
1.2 1.74 2.26 |
8.25 8 7.5 |
31 41 42 |
0.31 0.33 0.39 |
0.75
|
3.0
|
160
|
90
|
|
|
IHF50-32-160A
|
2900
|
8.2 11.7 15.2 |
2.28 3.25 4.22 |
29 28 26 |
39 47 46 |
1.16 1.88 2.34 |
3
|
3.0
|
150
|
l00
|
|
IHF50-32-200 |
2900 |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
52 50 48 |
34 42 41 |
3.70 4.10 5.20 |
7.5 |
3.0 |
190 |
150 |
|
1450 |
4.4 6.25 8.15 |
1.2 1.74 2.26 |
13 12.5 12 |
25 33 36 |
0.62 0.65 0.74 |
1.5 |
3.0 |
190 |
100 |
|
|
型号 |
转速 (r／min) |
流量 |
扬程
(m) |
效率
(％) |
功率(KW) |
必需汽 蚀余量 (m) |
叶轮 直径
|
重量
(kg) |
||
|
(m3／h) |
(1／s) |
轴功率 |
电机功率 |
|||||||
|
IHF50-32-200A
|
2900
|
8.2 11.7 15.2 |
2.28 3.25 4.22 |
45 44 42 |
31 40 39 |
3.24 3.50 4.45 |
5.5
|
3.0
|
178
|
130
|
|
IHF50-32-250 |
2900
|
8.8 12.5 16.3 |
2.44 3.47 4.53 |
82 80 76 |
27 35 34 |
7.30 7.80 10 |
11
|
3.0
|
250
|
220
|
|
1450 |
4.4 6.25 8.15 |
1.2 1.74 2.26 |
20.5 20 19 |
20 27 30 |
1.22 1.26 1.40 |
2.2
|
3.0 |
250 |
100 |
|
|
IHF50-32-250A
|
2900
|
8.2 11.7 15.2 |
2.28 3.25 4.22 |
7l 70 68 |
25 34 33 |
4.53 6.56 8.52 |
7.5
|
3.0
|
235
|
170
|
|
工HF65-50-l25 |
2900 |
17.5 25 3 |
4.86 6.94 9.0 |
21.5 20 17.5 |
56 64 63 |
1.83 2.13 2.42 |
3 |
3.5 |
128 |
100 |
|
1450 |
8.75 12.5 16 |
2.43 3.47 4.44 |
5.37 5 4.37 |
45 57 58 |
0.28 0.30 0.33 |
0.75 |
3.5 |
128 |
80 |
|
|
IHF65-50-12 |
2900 |
15.6 22.3 29 |
4.33 6.19 8.1 |
17 16 14 |
53 62 61 |
1.36 1.57 1.79 |
2.2 |
3.5 |
115 |
90 |
|
IHF65-50-160 |
2900 |
17.5 25 32 |
4.86 6.94 9.0 |
33 32 27.5 |
50 59 57 |
3.15 3.69 4.20 |
5.5 |
3.5 |
160 |
145 |
|
1450 |
8.75 12.5 16 |
2.43 3.47 4.44 |
8.25 8 6.87 |
40 53 51 |
0.49 0.51 0.59 |
1.1 |
3.5 |
160 |
90 |
|
|
IHF65-50-160A
|
2900
|
16.4 23.3 30.4 |
4.56 6.5 8.44 |
29 28 24 |
48 58 56 |
2.70 3.10 3.54 |
4
|
3.5
|
150
|
130
|
|
IHF65-40-200 |
2900 |
17.5 25 32 |
4.86 6.94 9.0 |
52 50 45.5 |
45 54 54 |
5.50 6.30 7.35 |
11
|
3.5
|
195
|
225
|
|
1450 |
8.75 12.5 16 |
2.43 3.47 4.44 |
13 12.5 11.4 |
36 46 47 |
0.86 0.93 1.05 |
1.5
|
3.5 |
195 |
100 |
|
|
IHF65-40-200A |
2900 |
16.4 23.3 30.4 |
4.56 6.5 8.44 |
46 44 40 |
43 53 52 |
4.30 5.00 5.20 |
7.5 |
3.5 |
183 |
170 |
|
工HF65-40-250
|
2900
|
17.5 95 32 |
4.86 6.94 9.0 |
82 80 76 |
39 50 52 |
10.10 10.90 12.74 |
18.5
|
3.5
|
250
|
240
|
|
1450 |
8.75 12.5 16 |
2.43 3.47 4.44 |
20.5 20 19 |
32 42 44 |
1.52 1.62 1.88 |
3 |
3.5 |
250 |
130 |
|
|
IHF65-40-250A
|
2900
|
16.4 23.3 30.4 |
4.56 6.5 8.44 |
71 70 68 |
36 48 50r- |
8.80 9.30 11.25 |
15
|
3.5
|
235
|
230
|
|
IHF80-65-125 |
2900
|
35 50 65 |
9.72 13.9 18.1 |
21.5 20 17 |
64 69 67 |
3.20 3.95 4.50 |
5.5
|
4.0
|
134
|
150
|
|
1450 |
17.5 25 32.5 |
4.86 6.9 9.0 |
5.37 5 4.25 |
54 64 62 |
0.47 0.53 0.6l |
1.1 |
4.0 |
134 |
90 |
|
|
IHF80-65-12
|
2900
|
31 45 58 |
8.6 12.5 16.1 |
17 16 14 |
62 68 67 |
2.30 2.88 3.30 |
4
|
4.0
|
120
|
130
|
|
IHF80-65-160
|
2900
|
35 50 65 |
9.72 13.9 18.1 |
33 32 27.5 |
60 68 67 |
5.24 6.41 7.27 |
11
|
4.0
|
165
|
220
|
|
型号 |
转速 (r／min) |
流量
|
扬程 (m) |
效率 (％) |
功率(KW) |
必需汽 蚀余量 (m) |
叶轮直 径(mm) |
重量 (kg) |
||
|
(m3／h) |
(l／s) |
轴功率 |
电机功率 |
|||||||
|
IHF80-65-160
|
1450
|
17.5 25 32.5 |
4.86 6.9 9.0 |
8.25 8 6.88 |
50 62 61 |
0.78 0.88 1.00 |
1.5
|
4.0
|
165
|
100
|
|
IHF80-65-160A |
2900 |
31 45 58 |
8.6 12.5 16.1 |
29 28 24 |
58 67 66 |
4.10 5.12 5.34 |
7.5 |
4.0 |
165 |
190 |
|
IHF80-50-200 |
2900 |
35 50 65 |
9.72 13.9 18.1 |
52 50 45.5 |
52 64 65 |
9.53 10.64 12.39 |
15 |
4.0 |
197 |
230 |
|
1450 |
17.5 2532.5
|
4.86 6.9, 9.0 |
13 12.5 11.38 |
51 59 58 |
1.21 1.44 1.74 |
3 |
4.0 |
197 |
130 |
|
|
IHF80-50-200A
|
2900
|
31 45 58 |
8.6 12.5 16.1 |
46 44 40 |
50 63 62 |
7.35 8.56 10 |
11
|
4.0
|
185
|
220
|
|
IHF80-50-250 |
2900
|
35 50 65 |
9.72 13.9 18.1 |
82 80 72 |
40 50 51 |
19.40 21.80 25 |
30
|
4.0
|
248
|
400
|
|
1450
|
17.5 25 32.5 |
4.86 6.9 9.0 |
20.5 20 18 |
40 50 51 |
2.40 2.70 3.12 |
4 |
4.0 |
248 |
145 |
|
|
IHF80-50-250A |
2900 |
31 45 58 |
8.6 12.5 16.1 |
71.5 70 63 |
39 50 51 |
15.40 17.60 19.90 |
22 |
4.0 |
232 |
310 |
|
IHF100-80-125 |
2900 |
70 100 130 |
19.4 27.8 36.1 |
23 20 14 |
70 75 65 |
6.26 7.26 7.63 |
11 |
5.0 |
136 |
220 |
|
1450 |
35 50 65 |
9.7 13.9 18.0 |
5.75 5 3.5 |
65 70 64 |
0.85 0.97 0.98 |
1.5 |
4.5 |
136 |
100 |
|
|
IHF100-80-12
|
2900
|
62.6 89 116 |
17.4 24.7 32.2 |
18 16 11 |
68 73 65 |
4.50 5.30 5.74 |
7.5
|
5.0
|
122
|
200
|
|
IHF100-80-160 |
2900
|
70 100 130 |
19.4 27.8 36.1 |
34 32 24 |
68 74 65 |
9.53 11.78 13.03 |
15
|
5.0
|
170
|
230
|
|
1450 |
35 50 65 |
9.7 13.9 18.0 |
8.5 8 6.5 |
60 68 67 |
1.35 1.60 1.69 |
2.2 |
4.5 |
170 |
110 |
|
|
IHF100-80-160A
|
2900
|
65.4 93.5 121 |
18.2 26 33.6 |
32 28 21 |
66 73 65 |
8.60 9.30 10.6 |
11
|
5.0
|
159
|
220
|
|
IHF100-65-200 |
2900
|
70 100 130 |
19.4 27.8 36.1 |
52 50 42 |
64 72 71 |
15.50 18.91 20.94 |
30
|
5.0
|
210
|
400
|
|
1450
|
35 50 65 |
9.7 13.9 18.0 |
13 12.5 10.5 |
60 68 63 |
2.06 2.50 2.95 |
4 |
4.5
|
210
|
140 |
|
|
IHF100-65-200A |
2900 |
65.4 93.5 121 |
18.2 26 33.6 |
46 44 37 |
63 71 70 |
13 15.02 17.40 |
22 |
5.0 |
197 |
310 |
|
IHF100-65-250
|
2900
|
70 100 130 |
19.4 27.8 36.1 |
87 80 68 |
62 69 68 |
26.60 31.60 35 |
45
|
4.0
|
255
|
450
|
|
1450 |
30 50 60 |
8.33 13.9 16.7 |
21.2 20 18.5 |
58 63 62 |
3.00 4.30 4.72 |
5.5 |
4.5
|
255 |
170 |
|
|
IHF100-65-250A
|
2900
|
65.4 93.5 121 |
16.2 26 33.6 |
76.5 70 59 |
60 68 67 |
20.25 26.2 28 |
37
|
4.5
|
238
|
410 |
